고속 • 고정밀 다목적용

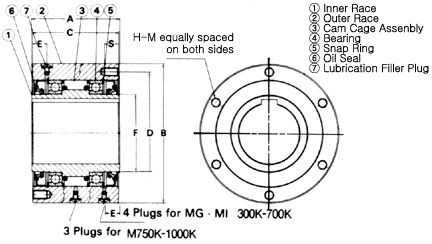

 치수와용량(Dimensions
& Capacities)
|
Model
|
A
|
B |
C
(h7)
|
D
|
E
|
F
|
S
|
H-K
NO. Of
Tapped Holes
×Dia×Pitch
|
Lubrica-
tion filler Plug Dia.
×Pitch
|
Oil
(cc)
|
Weight
(kgf)
|
|
MG 300K MI 300K
|
63
|
77
|
60
|
66
|
10.4
|
28.5
|
13
|
4×M6×1.0
|
M6×1.0
|
25
50
|
1.8
|
| MG
400K MI400K |
70
|
88
|
67
|
73
|
10.7
|
31.7
|
16
|
4×M8×1.25
|
M6×1.0
|
30
60
|
2.7
|
| MG
500K MI 500K |
89
|
108
|
86
|
92
|
12.3
|
44.4
|
16
|
4×M8×1.25
|
M6×1.0
|
50
100
|
5.0
|
| MG
600K MI 600K |
95
|
136
|
92
|
120
|
12.8
|
69.8
|
16
|
6×M8×1.25
|
M6×1.0
|
80
160
|
8.6
|
| MG
700KMI 700K |
127
|
180
|
124
|
160
|
19.8
|
101.5
|
20
|
6×M10×1.5
|
M6×1.0
|
135
260
|
19.5
|
MG
750K MI 750K
MR 750K |
153
|
200
|
150
|
175
|
75
|
110
|
25
|
8×M14×2.0
|
M8×1.25
|
400
800
400
|
37.0
|
MG
800K MI 800K
MR 800K |
158
|
250
|
155
|
220
|
77.5
|
140
|
25
|
8×M16×2.0
|
M8×1.25
|
500
1000
500
|
46.5
|
MG
900K MI 900K
MR 900K |
165
|
300
|
160
|
265
|
80
|
170
|
32
|
10×M16×2.0
|
M8×1.25
|
620
1240
620
|
70.5
|
MG
1000K MI 1000K
MR 1000K |
188
|
370
|
180
|
325
|
90
|
200
|
32
|
12×M16×2.0
|
M8×1.25
|
850
1700
850
|
108.5
|
|
Model
|
Max
Torque
(kgf-m)
|
Nominal
Overrun
ning
Drag
(kgf-m)
|
Max.
Overrunning
(rpm)
|
Max.
indexing
(cycle
/min)
|
Stock BoreSize
|
|
Inner Race
|
Outer Race
|
Dia
(H7)
|
Key-
Way
|
| MG
300K MI 300K |
32
|
0.023
0.031
|
2,800
50
|
900
-
|
-
300
|
19
|
5×2
|
| MG
400K MI400K |
55
|
0.029
0.038
|
2,600
50
|
800
-
|
-
300
|
22
|
5×2
|
| MG
500K MI 500K |
165
|
0.052
0.069
|
2,400
50
|
800
-
|
-
300
|
31.5
|
7×3
|
| MG
600K MI 600K |
320
|
0.086
0.158
|
2,100
30
|
700
-
|
-
300
|
50
|
12×3.5
|
| MG
700K MI 700K |
600
|
0.173
0.268
|
1,500
30
|
500
-
|
-
300
|
70
|
18×6
|
MG
750K MI 750K
MR 750K |
970
|
0.35
0.42
-
|
1,800
30
575
|
600
-
2,600
|
-
300
-
|
85
|
24×6
|
MG
800K MI 800K
MR 800K |
1,800
|
0.55
0.85
-
|
1,300
20
475
|
475
-
2,100
|
-
300
-
|
110
|
28×7
|
MG
900K MI 900K
MR 900K |
2,500
|
0.69
0.96
-
|
1,200
20
400
|
400
-
1.850
|
-
300
-
|
135
|
35×9
|
MG
1000K MI 1000K
MR 1000K |
3,450
|
0.83
1.30
-
|
1,200
20
325
|
325
-
1,600
|
-
300
-
|
160
|
38×10
|
| 치수와용량(Dimensions
& Capacities) |
MG-K시리즈 |
| -일반적인 기계효율을 응용에 근복적으로 사용됨. 오버런닝, 역회전 방지와 효율적인 색인 제어역할등에 쓰임. |
MI-K시리즈 |
| -고속색인 제어용에 권장할만하며 분당 150행정이상이나 큰 것에나 혹은 고도로 색인제어의 정확성에 필요하는
응용등에 사용됨.특히 케이지와 캠의 민감한 반응을 위해 중 효율치가 작동하는 스프링등이 들어있다. |
MR-K시리즈 |
| -캠 항력을 외륜에 대해 최소화하는 유일한 캠케이지 구조로 구성되어 있는 고속 외륜 오버런닝에 사용키로
됨. |
이것은 모두 볼 베어링이 장착된 정밀 크러치이다.
모든 모델에는 고품질의 특수강으로 제작된 정밀형 캠이 들어있으며 표면강화로 인해 야기되는 약간의
휘어짐을 없애기 위하여 단단하게 그 정밀성을 기하게하고 있다.
치밀한 마감 공정으로 하중의 배분과 마모 수명 연장을 하며 내, 외륜과 균일하게 접촉이 되게 하므로서
캠의 표면을 매끈하게 확실히 해주고 있다. 이 크러치 모델은 샤프트를 통해서 설치하게 설계되어 있으며
일반시판 내경 크러치에 대비하여 알맞은 키에 의해 샤프트에 고정되어 있다.
각 형의 그리스 윤활은 추가 공급없이 원활한 회전을 할 수 있다.
|
|
Model
|
Tolerance
|
| M 300K M400K |
+0 to -0.021 |
| M 500K M 600K |
+0 to -0.025 |
| M 700K |
+0 to -0.030 |
| M750K M 800K |
+0 to -0.035 |
| M 900K M 1000K |
+0 to -0.040 |
|
|
| |
|
|
