고성능 다목적용

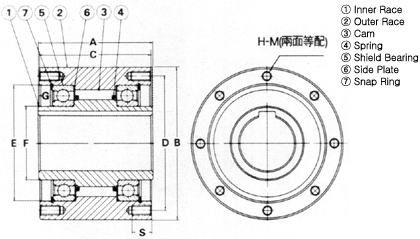

 치수와 용량(Dimensions
& Capacities)
|
Model
|
Max.
Torque
(kgf-m)
|
Nominal
Over
running
Drag
(kgf-m)
|
Max.
Overrunning
(rpm)
|
Max.
Indexing
(cycle
/
min )
|
Stock
Bore SIze
|
A
|
B
|
C
|
D
|
E
(M6)
|
F
|
G
|
H-M
NO. of
Tapped Hoies
xDiaxPitch
|
S
|
Weight
(kgf)
|
|
Inner
Race
|
Outer
Race
|
Dia
(h7)
|
Key-Way
|
|
MZ 20K
|
33
|
0.03
|
1,600
|
700
|
150
|
20
|
6×2.8
|
67
|
80
|
65
|
68
|
55
|
30
|
7.6
|
6×M6×1.0
|
13
|
2.0
|
|
MZ 30K
|
75
|
0.04
|
1,500
|
500
|
150
|
30
|
10×3.3
|
82
|
100
|
80
|
88
|
75
|
45
|
8.9
|
6×M8×1.25
|
16
|
3.7
|
|
MZ 45K
|
165
|
0.07
|
1,400
|
300
|
150
|
45
|
14×3.8
|
92
|
125
|
90
|
110
|
95
|
60
|
8.4
|
8×M8×1.25
|
16
|
6.2
|
|
MZ 60K
|
215
|
0.10
|
1,200
|
250
|
150
|
60
|
18×4.4
|
102
|
155
|
100
|
140
|
125
|
80
|
9.1
|
8×M8×1.25
|
16
|
10.2
|
|
MZ 70K
|
310
|
0.13
|
1,100
|
250
|
150
|
70
|
20×4.9
|
105
|
175
|
103
|
162
|
145
|
95
|
8.6
|
8×M8×1.25
|
20
|
13.2
|
|
▶특수그리스 윤활
▶기름누유가 전혀 없다.
▶손쉬운 장착 |
|
설치와 취급방법
1. 내륜과 외륜 사이에 베아링이 장착되어 있고 캠과 베아링은 특수 그리스로 윤활된다.
2. 풀리, 기어 또는 스프라켓 등에 장착되며 내륜과 축의 끝단
.. 에는 END PLATE 와 BOLT (high
tension) 고정된다.

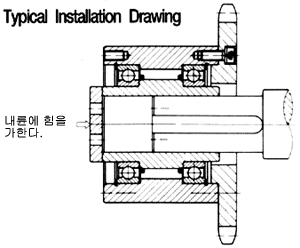

. (그림참조)
3. key는 반드시 평행키를 사용하며 조립시 내륜에 힘을 가하
.. 여 주고 외륜에는 힘을 가하지 말것.
4. 외기 온도범위는 -5 ˚c ~ 40 ˚c 에서 사용된다.
Recommended shaft tolerances are as follows;
|
Model
|
Nominal diameter
mm
|
Relative shaft
tol ance-mm
|
|
MZ 20K
|
20
|
0 to - 0.021
|
|
MZ 30K
|
30
|
0 to - 0.021
|
|
MZ 45K
|
45
|
0 to - 0.025
|
|
MZ 60K
|
60
|
0 to - 0.030
|
|
MZ 70K
|
70
|
0 to - 0.030
|
|
 |
|
