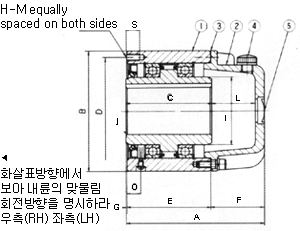

오일리자버타입의 역전방지전용
 |
 |
1. MG Cam clutch
2. Oil Reservoir
3. Packing
4. Lubrication Filler Plug
...(W/Vent Hole)
5. Oil Level Gange |
 |
 치수와용량(Dimensions
& Capacities)
|
Model
|
Max
Torque
(kgf-m)
|
Nominal
Over
running
Drag
(kgf-m)
|
Max.
Over
running
(rpm)
|
Stock BoreSize
|
A
|
B
(h7)
|
C
|
D
|
E
|
F
|
G
|
H
|
H-M
NO. Of
Tapped Holes
M×Dia×Pitch
|
S
|
Weight
(kgf)
|
|
Dia
(H7)
|
Key-
Way
|
|
MG 300RK
|
32
|
0.016
|
2,800
|
19
|
5×2
|
115
|
77
|
63
|
66
|
60
|
53.5
|
1.5
|
28.5
|
4×M 6×1.0
|
13
|
2.0
|
|
MG 400RK
|
55
|
0.020
|
2,600
|
22
|
5×2
|
122
|
88
|
70
|
73
|
67
|
53.5
|
1.5
|
31.7
|
4×M 8×1.25
|
16
|
3.0
|
|
MG 500RK
|
165
|
0.036
|
2,400
|
31.5
|
7×3
|
154
|
108
|
89
|
92
|
86
|
66.5
|
1.5
|
44.4
|
4×M 8×1.25
|
16
|
5.5
|
|
MG 600RK
|
320
|
0.060
|
2,100
|
50
|
12×3.5
|
165
|
136
|
95
|
120
|
92
|
71.5
|
1.5
|
69.8
|
6×M 8×1.25
|
20
|
9.5
|
|
MG 700RK
|
600
|
0.121
|
1,500
|
70
|
18×6
|
207
|
180
|
127
|
160
|
124
|
81.5
|
1.5
|
101.5
|
6×M10×1.5
|
20
|
21.0
|
|
MG 750RK
|
970
|
0.28
|
1,800
|
85
|
24×6
|
280
|
200
|
153
|
175
|
150
|
128.5
|
1.5
|
110
|
8×M14×2.0
|
25
|
40.3
|
|
MG 800RK
|
1,800
|
0.44
|
1,300
|
110
|
28×7
|
298.5
|
250
|
158
|
220
|
155
|
142
|
1.5
|
140
|
8×M16×2.0
|
25
|
50.6
|
|
MG 900RK
|
2,500
|
0.55
|
1,200
|
135
|
35×9
|
314.5
|
300
|
165
|
265
|
160
|
152
|
2.5
|
170
|
10×M16×2.0
|
32
|
77.6
|
|
MG 1000RK
|
3,450
|
0.66
|
1,200
|
160
|
38×10
|
341
|
370
|
188
|
325
|
180
|
157
|
4.0
|
200
|
12×M16×2.0
|
32
|
116.6
|
|
설치와 취급방법 |
| 1. MG-K Type의 캠크러치에 오일리자버를 부착한 형입니다. |
| 2. 외륜을 고정하고 내륜을 장시간 고속으로 공전시키는 BACK
STOP의 용도로 사용한다. |
| 3. 화살표 방향으로 보아 내륜의 맞물림 회전 방향을 주문시
반드시 명기 해야한다. |
4. 크러치와 축의 조립시 반드시 END PLATE를 사용하고
바킹, 씨일 와샤를 이용해서 측면부에 누유되는 것을 막아주
.. 어야 한다. |
5. 오일리자버를 외륜에 설치할 때 바킹을 잊지 말고 사용하고
크러치 외부의 프러그중 한개가 반드시 밑으로 오게하
...고 급유프러그는 위로 향하도록 한다. |
 |
|
Model
|
Packing
|
End plate
|
|
H
|
D1
|
t1
|
H
|
t2
|
B
|
d2
|
Bolt Size
|
|
MG 300RK
|
28
|
19
|
1.5
|
28
|
4
|
11
|
5.5
|
M 5
|
|
MG 400RK
|
31
|
22
|
1.5
|
31
|
4
|
13
|
6.6
|
M 6
|
|
MG 500RK
|
44
|
31.5
|
1.5
|
44
|
6
|
20
|
9
|
M 8
|
|
MG 600RK
|
69
|
50
|
1.5
|
69
|
8
|
30
|
11
|
M10
|
|
MG 700RK
|
101
|
70
|
1.5
|
101
|
8
|
40
|
14
|
M12
|
|
MG 750RK
|
110
|
85
|
1.5
|
110
|
10
|
50
|
18
|
M16
|
|
MG 800RK
|
140
|
110
|
1.5
|
140
|
10
|
70
|
18
|
M16
|
|
MG 900RK
|
170
|
135
|
1.5
|
170
|
10
|
80
|
18
|
M16
|
|
MG 1000RK
|
200
|
160
|
1.5
|
200
|
10
|
100
|
18
|
M16
|
|
 |
|
|
|
