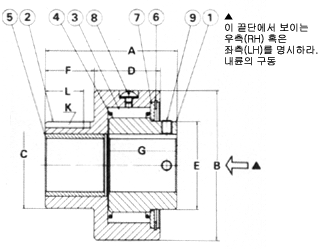

1. Inner Race
2. Outer Race
3. Cam
4. Spring
5. Bush
6. Snap Ring
7. Side Plate
8. Lubrication Filler Plug
9. Set Screw
치수와 용량(Dimesions
& Capacities)
Model
Max.
Torque
(kgf-m)
Nominal
Over
running
Drag
(kgf-m)
Max.
Overrunning
(rpm)
Max.
(Indexing
(cycle
/min )
Stock
Bore SIze
A
B
C
(h7)
D
E
F
G
H-M
NO. of
Tapped Hoies
xDiaxPitch
Weight
(kgf)
Lubrication
Filler Plug
Dia×Pitch
Inner
Race
Outer
Race
Dia
(h7)
Key-Way
PB 3K
3
0.02
1,800
900
150
10
4×1.5
50
50
23
22
25
21
25.7
4×2.5
16
0.23
M6×1.0
PB 5K
15
0.02
1,800
900
150
16
5×2.0
70
60
32
32
35
25
38.8
5×3.0
20
0.58
M6×1.0
PB 6K
39
0.02
1,500
800
150
20
5×2.0
82
73
38
38
37
33
41.0
5×3.0
27
1.1
M6×1.0
PB 8K
58
0.03
1,200
650
150
25
7×3.0
85
83
45
40
45
33
42.0
7×4.0
27
1.6
M6×1.0
PB10K
86
0.04
1,000
400
150
31.5
10×3.5
92
95
60
41
60
37
44.0
10×4.5
28
2.5
M6×1.0
PB12K
156
0.04
800
300
150
40
10×3.5
100
113
65
50
66
37
52.6
10×4.5
29
3.6
M6×1.0
PB14K
215
0.06
700
300
150
45
12×3.5
112
133
75
54
76
41
57.3
12×4.5
30
6.0
M6×1.0
설치와
취급방법
PB-K 씨리즈 크러치는 수명이 긴 장점을 겸비하고 있는 최고 토르크 용량을 감당해주는 정밀형 캠이 특징이다.
이들 모델은 오버런닝, 인덱싱 및 역회전방지장치 등 전반적인 목적의 응용에 적당하다.
모델 PB-5K 에서 PB-14K까지의 형은 밀봉식으로 제조되어 있으며 닫개의 홈에 기어부속장치와 시이브(홈차)등의
각 크러치의 하부에 마련되어 있다.
크러치는 커플링(축이음)으로는 사용치 못한다.
주문시에 회전방향을 명기할 것(RH)or(LH)
인덱싱으로 사용시는 오일윤활을 한다.
Recommended shaft tolerances are as follows;
Model
Tolerance mm
P B3K-PB4K-PB5K-PB6K-PB8K
0 to -0.013
PB10K-PB12K-PB14K
0 to -0.016
윤 활
PB_K씨리즈 크러치는 그리스로서 미리 윤활이 되어 있으며 설치에 준비가 되어있다. 이 장치는 외기 온도범위가
-6˚c에서 55˚c까지에서 가동할 수가 있다.
모든 필러의 프러크는 M6×1.0임 모든 모델은 단 하나만이 가지고 있는 PB-3K를 제외하고서는 3개의 필러
구멍 ⓐ120를 지니고 있다.
크러치 모델 PB-5K에서 PB-4K까지에는 주문에 따른 명시에 의해서 오일로 윤활시켜 줄 수 있다.
