오일리자버형 역전방지용
|
 |
| ●오일저장형을 주문할 때는 아래의 항목을 명시하여 주십시오. |
|
D
|
내경(mm)
Bore Dia(mm) |
W
|
나사구멍의
크기
Size of Tapped Holes |
|
S
|
키이홈
넓이(mm)
Keyway Width(mm) |
α
|
각도
: 키이홈과 나사구멍(•)의 중심간의 관계
Angle : Relation between Center
of Keyway and Tapped Holes(°) |
|
T
|
키이홈
높이(mm)
Keyway Height(mm) |
X
|
축
루우트면의 직경(mm)
Dia, of Shaft Shoulder(mm) |
|
U
|
나사구멍
사이의 거리(mm)
Distance between Tapped Holes(mm) |
W
|
축회전방향
Direction of Shaft Rotation |
|
| ●BS-K크러치와 함께 오일 저장기를 주문하십시오. |
●토르크암은 취사선택이 자유이며 위에 표시된 것은 주문에 의해서만이
가능하며, 만일에 토르크암 이 필요하다면
.. 귀하의 주문서에 명시 하십시오. |
| |

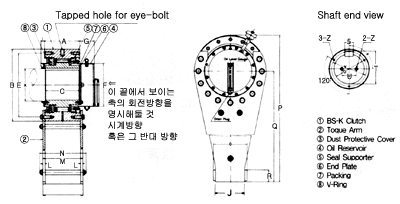

 치수와 용량
|
Model
No
|
Max
Torque
(kgf-m)
|
Bore
Range
(mm)
|
Inner Race
Max.
Over
running
(rpm)
|
Dimensions in mm.
|
Size of Bolts for
Installation
|
Q'ty
of
Oil
(cc)
|
Approx.
Weight
without
T.A.(kgf)
|
|
A
|
B
|
C
|
E
|
F
|
G
|
L
|
I
|
J
|
R
|
P
|
Q
|
V
|
Z
|
For
Torque Arm
|
For Oil
Reservoir
|
|
BS 160RK
|
2,500
|
100~160
|
110
|
135
|
360
|
130
|
315
|
255
|
60
|
19
|
16
|
120
|
65
|
792
|
612
|
190
|
M10
|
M20×50L×10
|
M20×40L×5
|
1,300
|
95
|
|
BS 200RK
|
3,800
|
100~200
|
110
|
150
|
430
|
145
|
380
|
310
|
60
|
19
|
21
|
130
|
70
|
833
|
623
|
235
|
M12
|
M22×50L×8
|
M22×40L×4
|
1,900
|
155
|
|
Model
No
|
Max
Torque
(kgf-m)
|
Bore
Range
(mm)
|
Inner
Race
Max.
Over
running
(rpm)
|
Dimensions in mm.
|
Bolts for
installation
Size×length
×pcs.
|
Q'ty
of
Oil
(cc)
|
Approx.
Weight
without
T.A.(kgf) |
|
A
|
B
|
C
|
E
|
F
|
G
|
I
|
L
|
M
|
N
|
O
|
P
|
Q
|
R
|
V
|
Z
|
|
BS 220RK
|
5,000
|
150~220
|
105
|
235
|
500
|
230
|
420
|
300
|
95
|
35
|
12
|
259
|
311
|
238
|
1955
|
820
|
80
|
255
|
M12
|
M20×55L×22
|
3,400
|
310 |
|
BS 250RK
|
9,000
|
180~250
|
90
|
295
|
600
|
290
|
530
|
355
|
125
|
35
|
12
|
319
|
375
|
288
|
1300
|
1000
|
100
|
290
|
M14
|
M24×55L×22
|
8,200
|
637 |
|
BS 270RK
|
12,500
|
200~270
|
80
|
295
|
650
|
290
|
370
|
395
|
130
|
40
|
12
|
319
|
375
|
298
|
1425
|
1100
|
110
|
320
|
M14
|
M24×55L×22
|
10,000
|
660 |
|
BS 300RK
|
18,000
|
230~300
|
80
|
295
|
780
|
290
|
690
|
495
|
130
|
45
|
19
|
333
|
395
|
356
|
1690
|
1300
|
135
|
385
|
M14
|
M30×70L×22
|
15,000
|
1,050 |
|
BS 350RK
|
32,000
|
250~350
|
75
|
320
|
930
|
360
|
815
|
565
|
135
|
71
|
19
|
358
|
430
|
414
|
2065
|
1600
|
135
|
442
|
M16
|
M36×85L×22
|
18,000
|
1,710 |
설치와 취급방법
| 1. BS-RK 크러치의 내경사양은 상기된 범위에서 정해주시고 내경의 키사양은 키홈과
키사이에 약간의 공간을 주십시요. |
| 2. 내경의 공차는 H8입니다. |
| 3. BS 160RK에서 BS 200RK까지는 토르크암이 단열이며 BS 220RK에서
BS 350RK까지는 토르크암이 복렬입니다. |
|
|
