토르크암의 고정

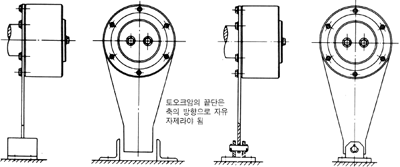

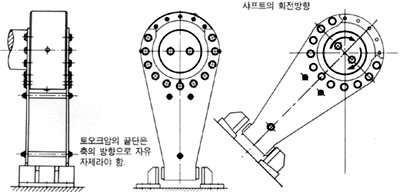

토르크암의 끝부분은 핀이나 혹은 앵글형금구로 회전방지를 위해 지지시켜놔야 한다. (아래 도형을 보라). 그러나 토르크암은 크러치로 하여금 정확치 못한 설치나 찌그러짐 등으로 야기되는 어떠한 부하 저지를 하기 위해서 축의 방향으로 자유자제라야 된다.

핀으로 고정할시 핀의 직경이 토르크암 끝단에 있는 핀 구멍의 직경보다도 1내지 2mm가 작아야 한다. 그리고 토르크암의 기초부위를 볼트로 조여야 한다.그러나 토르크암을 정확하게 설치하기 위하여 컨베이어 프레임을 용접해서는 아니된다.토르크암 끝단은 축의 방향으로 자유자제라야 함.

설치상 유의사항

1. 토르크암을 BS-K크러치의 외륜에 설치하기 전에 토르크암과 크러치 외륜의 접촉면을 청소하라. 이물질, 녹 혹은 오일등은 BS-K 크러치에 토르크암을 볼트로서 고정하기 위해 깨끗하게 청소하여야 한다.

2. 토르크암의 고정을 하는데는 고압볼트 (JIS규격 11T 이상)를 권장하며 모든 볼트는 잘 조여줄 것.
