1. 안전장치 크러치만을 주문할 때
| (예) |
모델번호 |
: BS 160K |
| 내경 및 공차 |
: 150mm H8(+0.063) |
| 키이홈 치수 |
: 38 혹은 JIS |
| 수량 |
: 1개 |
2.토르크암이 딸린 BS-K크러치를 주문할 때
| (예) |
모델번호 |
: BS 160K |
| 내경 및 공차 |
: 150mm H8(+0.063) |
| 키이홈 치수 |
: 38E x JIS규격 B1201-1959 |
| 토오크암 번호 |
: BS 160 TA |
| 수량 |
: 1셋트 |
3. 오일저장기 부착의 BS-K크러치를 주문할 때
| (예) |
모델번호 |
: BS 160RK |
| D 내경과 공차 |
: 150mm H8 |
| S&T 키 |
: JIS 규격 1301-1959의함 |
| S&U 구멍사이의 거리 |
: 60mm |
| W 구멍의 크기 |
: M8 |
| a 각도(˚) |
: 90˚ |
| x 샤후트 루우트면의 직경 |
: 160mm |
| 컨베이어 샤후트 회전방향 |
: 시계바늘방향 |
| 수량 |
: 1셋트 |
4. 토르크암과 오일 저장기가 딸린 BS-K크러치를 주문할 때 ...예를
든 위 3가지 이외로 토르크암 번호를 명시하라.
...(예) BS 160TA |
1. When ordering BackStop Clutch only
| Specify |
Model NO |
: BS 160K |
| |
Bore Dia&Tolerace |
: 150mm H80+0.063
|
| |
keyway Dimension |
: 38E9×12 or per Jis
..Standard Jis B 1301-1959 |
| |
Qty |
: 1 pce |
2. When ordering BS clutch witch Torque Arm
| |
|
|
| Specify |
Model NO |
: BS 160K |
| |
Bore Dia & Tolerace |
: 150mm H80+0.063 |
| |
keyway Dimension |
: 38E9×12 or per Jis
..Standard Jis B1301-1959 |
| |
Qty |
: 1 pce |

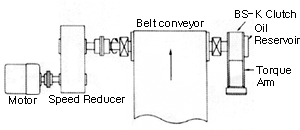

3. When ordering BS clutch with Oil Reservoir
| |
|
| Specify Model NO |
: BS 160RK |
| D |
: Bore & Tolerance |
: 150mm H8 |
| S&T |
:keyway |
: Per JIS B 1301-1959 |
| U |
: Distance betwwen
..Tapped Holes |
: 60mm |
| W |
: Size of Tapped Holes |
: M8 |
| a |
: Angle(˚) |
: 90˚ |
| x |
: Dia of Shaft Shoulder |
: 160mm |
| Direction of Conveyor |
: Clockwise |
| shaft Roatation |
|
| pty. |
: 1 set |
4. When ordering BS-K Clutch with torque Arm and Oil
...Reservoir in addition to the
example No.3, specify
...Torque Am No. : Ex. BS160TA |

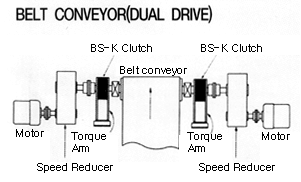

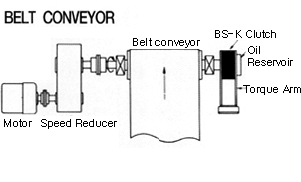

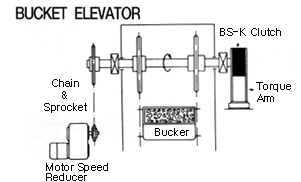

계산절차(벨트콘베어일 경우)
