 설치상의
주의점
|

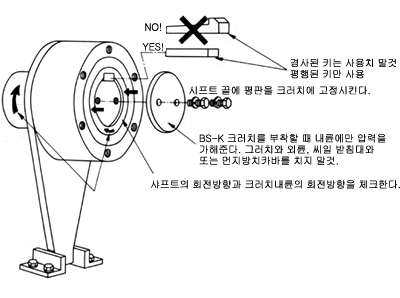

| 1. 설치전에 샤프트의 회전방향이 내륜에 표시된 화살표가 크러치 내륜과 일치하는가
체크할 것. |
| 2. BS-K크러치의 토르크암을 볼트로 고정시킨다. 단 고압볼트(JIS
규격 11T이상)를 사용한다. |
| 3. 내경의 적당히 끼워맞춤은 H8(크러치내경)에서 h9(샤프트외) 혹은 h6이다. 억지
끼워맞춤과 열박음은 금지해야 한다. |
4. BS-K크러치를 장착시킬 때 크러치의 내륜만 압력을 가할 것. 헤머링을 할때
크러치내부 내륜의 손상을 피하기 위해
.. 부드러운 해머를 사용한다. 크러치외륜
씨일받침대 및 먼지 방지커버 등을 치지 말 것. |
5. 크러치를 장착시키는데 평행키만 사용하며 구부러진 키는 사용치말 것. 그리고
크러치 키이홈과 키사이에는(윗부분)
.. 약간의 공간이 있어야 함. |
6. 오일윤활크러치 BS 160RK~BS 350RK를 위하여 외륜의 4개의 오일필러프러그중
하나를 보수할 수 있게 밑을 향해
.. 야 됨.(이 프러그는 오일 배출시 사용.) |
