샤프트 직결형
|
|
|
1. Inner Race
2. Cam
3. Spring
4. Side Plate
|
|
|
 치수와 용량 (Dimensions
& Capacities)
|
Model
|
Max.
Torque
(kfg-m)
|
Nominal
Overrunning
Drag
(kgf-m)
|
Max.
Overrunning
(rpm)
|
Max.
Indexing
(cycle/min)
|
|
B
|
|
Keyway
|
Use with Jls
Bearung
Numger
|
Weight
(kgf)
|
|
B203K
|
4
|
0.01
|
2,400
|
500
|
150
|
25.0
|
|
16.510
|
4×2.5
|
6203
|
0.23
|
|
B204K
|
6
|
0.01
|
2,400
|
500
|
150
|
25.0
|
|
18.796
|
5×3
|
6204
|
0.34
|
|
B205K
|
10
|
0.02
|
1,800
|
400
|
150
|
25.0
|
|
23.622
|
5×3
|
6205
|
0.45
|
|
B206K
|
24
|
0.02
|
1,800
|
350
|
150
|
28.0
|
|
32.766
|
7×4
|
6206
|
0.68
|
|
B207K
|
38
|
0.02
|
1,800
|
300
|
150
|
28.0
|
|
42.088
|
7×4
|
6207
|
0.80
|
|
B208K
|
56
|
0.02
|
1,800
|
200
|
150
|
32.0
|
|
46.761
|
10×4.5
|
6208
|
0.91
|
|
B209K
|
56
|
0.02
|
1,800
|
200
|
150
|
32.0
|
|
46.761
|
10×4.5
|
6209
|
0.95
|
|
B210K
|
80
|
0.03
|
1,200
|
200
|
150
|
32.0
|
|
56.109
|
10×4.5
|
6210
|
1.00
|
|
B211K
|
80
|
0.03
|
1,200
|
200
|
150
|
32.0
|
|
56.109
|
10×4.5
|
6211
|
1.40
|
|
B212K
|
125
|
0.03
|
1,200
|
180
|
150
|
42.0
|
|
70.029
|
10×4.5
|
6212
|
1.80
|
|
B213K
|
125
|
0.03
|
1,200
|
180
|
150
|
42.0
|
|
70.029
|
10×4.5
|
6213
|
2.30
|
|
B214K
|
142
|
0.04
|
1,000
|
180
|
150
|
42.0
|
|
79.356
|
12×4.5
|
6214
|
2.40
|
설치와 취급방법
1. 200K 시리즈는 샤프트와 직접 체결형이며 샤프트는
...연마후 RHC 58~62와 1.5mm 깊이로 되어야
하며
...표면조도는 1.5S로 마무리 되어야 한다.
2. 200K 시리즈는 볼베이링과 외경치수가 같다.
...설치시 베아링과 함께
조립이 되어야 하며 적용방법

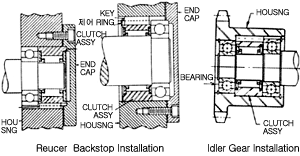

...은 그림과 같다.
3. 200K 시리즈는 특수경질 그리스로서 미리 윤활유
...가 충전되어 있다.
작업중 크러치들은 오일 혹은
...그리스를 공급해 줄
수 있다.
4. 200k 시리즈는 역회전방지 및 오버러닝으로 적용될 ...수
있다.
5. 인덱싱으로 사용시는 오일윤활이 필요하다.
|
|
 |
|
Model
|
Tolerance of housing bore mm
|
| B 203k - B 204k |
0 to + 0.025 |
| B 205k - B 206k-B 207K- B 208K |
0 to + 0.030 |
| B 210K - B 211K-B 212K-B 213K |
0 to + 0.035 |
| B 214K |
0 to + 0.040 |
|
|
